    轻钢智能温室大棚由信息展示屏、各种传感器、控制器及系统软件等组成。能够展示大棚内各传感器采集的环境数据和现场场景；能够自动采集农业大棚内影响作物生长的空气温湿度、土壤温湿度、土壤PH值、光合有效辐射、CO2浓度、环境温变等环境数据，并对采集的数据汇总、展示、比对控制。能够自动启动相关硬件设备对作物生长环境加热、施肥浇水、通风、卷帘加减光照辐射，实现作物生长过程控制；

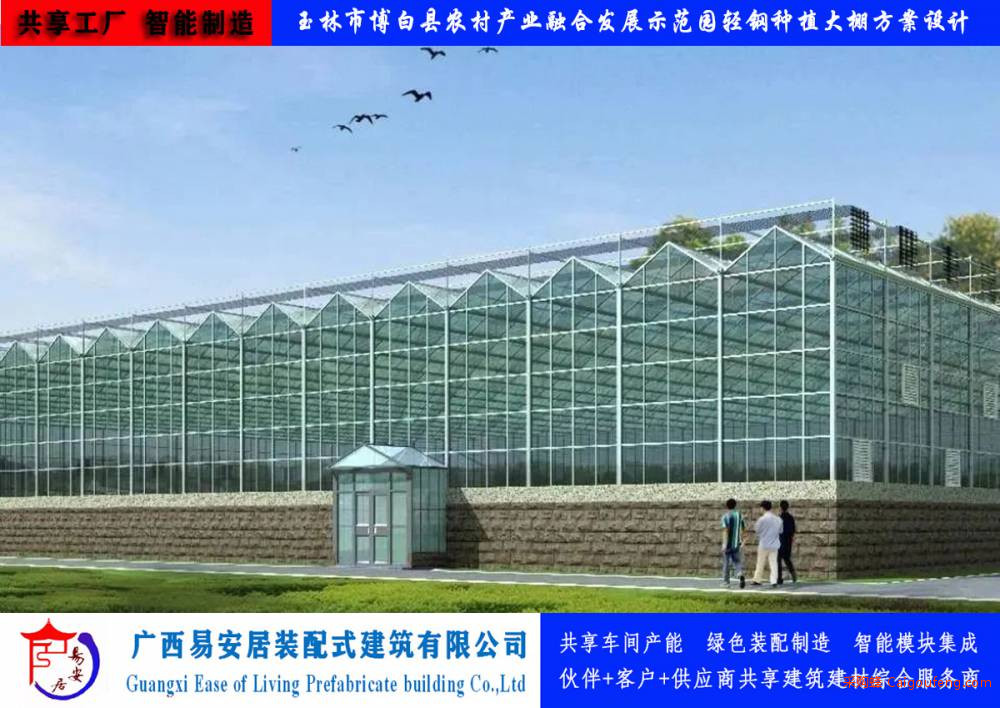

　　广西易安居装配式建筑有限公司设计制造装配的轻钢智能温室大棚以轻钢或铝材作为骨架的智能建筑体系。坚持科学、实用、节能、节水、可靠、适用的设计理念。对轻钢大棚的基础、主体结构、覆盖材料、通风系统、内外遮阳系统、风机湿帘降温系统、配电电控系统、给排水系统、内保温系统、苗床及微喷系统、灌溉系统、喷雾控制子系统均实现了工厂化、标准化装配制造。

1、主要参数指标：

(1)风荷载：0.30kN/m2（相当于十级风）

(2)雪荷载：0.40kN/m2（每平米40公斤）

(3)排雨水能力：120mm/h（5分钟历时）

(4)温室恒载：玻璃温室20Kg/m2

(5)电参数：220V/380V，50HZ，PH2/PH3

2、温室主体骨架

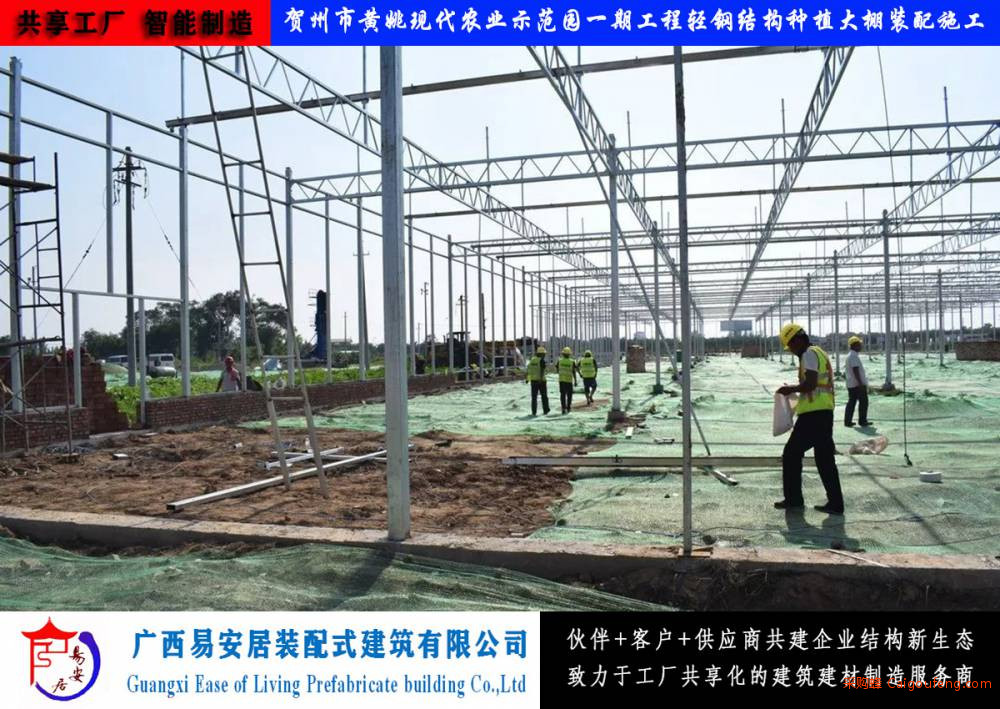

温室用所有轻钢结构材料均采用******矩形管。所有立柱、桁架等构件和连接件均先加工、焊接，后热浸镀锌防腐；工地现场组装，无焊接。其他钢材部件和紧固件均经热镀锌处理，工厂化生产，现场组装。连接固定件主要使用符合GB5782标准（采用12.8级）的M8、Ml0、Ml2六角头螺栓和符合 GB6170标准的相应六角螺母，经热浸镀锌处理。温室主体结构使用寿命不低于20年。其骨架结构采用国产热镀锌钢材制成。

①立柱采用mm热镀锌矩形管。

②端面立柱采用mm热镀锌矩形管

③侧面立柱采用mm热镀锌矩形管

④桁架、圈梁采用50*50*2.0mm热镀锌矩形管

⑤外遮阳立柱采用50*50*2.0mm热镀锌矩形管

⑥外遮阳横杆采用50*50*2.0mm热镀锌矩形管

⑦外遮阳纵杆采用50*30*2.0mm热镀锌矩形管

⑧温室主体骨架镀锌层厚度为0.06-0.08mm，热镀锌规范采用GB/T3091-93.

⑨水槽采用B=2.0mm厚冷弯热镀锌钢板，水槽坡度为2.5‰用于排水。各连接件采用热镀锌螺栓，既防腐又美观。

3、覆盖材料

　　温室顶部采用8mmpc中空阳光板覆盖。铝合金型材按照《GB/T5237.1~5237.5-2000铝合金建筑型材》***生产制造，主要受力构件为高强度铝合金。表面采用阳极氧化处理。温室顶部四周作***处理。屋顶按抗暴风设计，倾斜度35°士l°，适用于APD型天沟。

　　温室四周选用（5+6+5）mm双层中空钢化玻璃覆盖。

主要技术参数：

● 厚度（5+6+5）mm双层中空玻璃

● 传热系数2.7W/m2.c

● 透光率>90%

● 使用寿命在20年以上

铝合金型材

● 表面经过氧化、磨砂处理

●***铝型材，自主开发

●铝型材厚度1.0mm以上

●温室屋顶三角型屋面部位全部采用铝台金结构而不采用钢结构以增加透光率。在所有天构下都有“U形”或“几形”铝台金冷凝水回收槽，冷凝水通过水管排到温室外，以更好的降低湿度，有利于作物生长，防止病虫害。湿帘处配置40目防虫网．防止虫害进入。

4、通风系统

　　屋顶通风是温室较好的通风降温、换气室内氧气和C02浓度达到平衡的较好措施。自然通风是一种比较经济的通风方式。它是利用风力和温度差来实现温室内外空气变换，达到降低温室内温度和湿度的目的。配置有测量和分析了带有顶窗和侧窗的温室的空气交换速率，其结果表明空气交换速率取决于室外风速和开窗面积的人小，并认为天窗加侧窗通风效果要好于只用侧窗的结构。由于热空气向上聚集的特性，在屋脊处开窗的通风效果较好。根据实际温室需要可以选择安装环流风机。传动杆齿轮齿条系统传动，减速电机与传动轴连接方式为***联轴器，方便安装于维护，提高系统的负荷能力和抗恶劣环境的能力。每套系统包括夹箍、移动联轩、齿轮齿条机构、齿轮减速电机、链轮、双排链、六角螺栓、防松螺母、传动轴、支撑架、衬套、撑杆等，每个单窗1m*4m。运行平稳可靠，操作安全。

5、外遮阳系统。

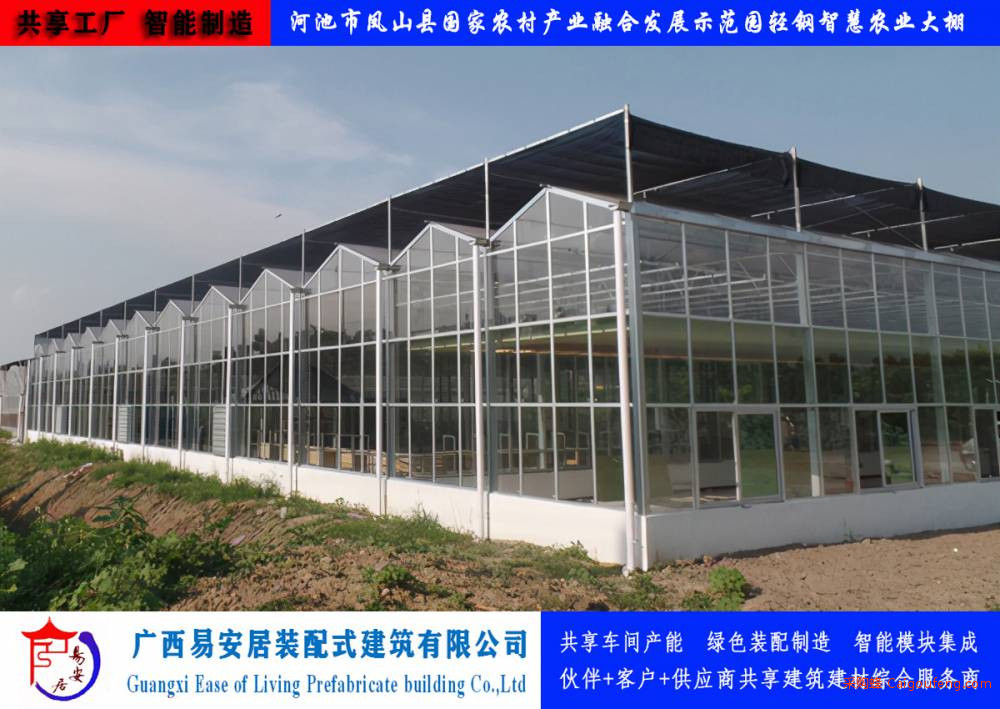

　　为了夏季遮阳降温和调节植物生长需要光线，本项目配合外遮阳系统。在夏季，由于进入温室的太阳辐射热负荷太高，温室虽然经过通风，但温室内的高温、低湿环境对植物的生长还是不利的。当使用外遮阳系统时，由于阻隔了部分太阳辐射进入温室，在具有良好通风的温室中可将室内温度控制到只比室外气温高1度的水平。托、压幕线采用高强度黑色uv聚酯线，遮阳网采用外遮阳幕布，遮阳率85%，保质期5年，寿命10年。整个系统限位准确，运行平稳可靠，操作安全。

6、内遮阳系统

　　内遮阳保温系统可以通过调节光照来改善温室内的生态环境。内遮阳保温幕为铝箔遮阳保温幕，通过高质量的产品，炎热夏季遮阳幕根据不同遮阳率能反射部分阳光，并使阳光漫射进入室内，均匀照射作物以保护作物免受强光灼伤，同时使温室温度下降3-5℃。因此，为了保证系统的可靠性，在本项目中采用较***带限位减速电机（***3年）+齿轮-齿条驱动系统。该系统由以下部分组成：拉幕粱、减速电机、电机安装底座、链型连轴器、齿条、齿轮副、推拉杆、齿条-推杆接头、驱动轴、驱动轴焊接头、推杆支撑滚轮、幕布牵引型材、推杆-牵引型材连接卡、不锈钢卡、紧线器、LS线、幕布、密封带幕膜等。托、压幕线采用透明聚酯线，抗拉强度178kgf以上。幕布遮阳率约75%，保质期5年，寿命10年。

7、水帘侧窗系统

　　湿帘侧窗形式：铝合金侧开外翻窗湿帘侧窗高度：1.5米 齿轮齿条外翻上悬窗夏季使用时电动开启，冬季可以关闭保暖。开启角度可大可小，满足设计要求，机构运行平稳、步调一致，无异常噪声。窗户关闭时窗户各处密封条与窗户无缝隙，也不会出现窗边与窗口压迫过紧的现象；开窗连接件连接牢固可靠，无相对位置滑动，所有相对传动部件均采用润滑措施和防锈措施。

8、风机湿帘降温系统

　　湿帘、风机系统是温室夏季强制降温的一种手段。湿帘风机降温系统时利用水蒸发时将空气中的显热转变为潜热的原理进行降温的。水分蒸发的多少与空气的饱和蒸汽压差成正比关系。空气越干燥、温度越高，经过湿帘的空气降温幅度越大。工作原理：湿帘装在密闭温室一端山墙或侧墙上，风机装在另端山墙或侧墙上。风机抽风时，室内产生负压，迫使室外未饱和的空气流经湿帘多孔湿润表面时，空气中大量显热转化为潜热，从而迫使进入室内空气的干球温度降低4～12℃，并源源不断地引入室内进行防暑降温。

9、雨水排水系统

　　温室采用热浸镀锌钢制天沟。天沟与天沟连接使用天沟粘接剂。温室将按照双向坡度建造，采用温室内排水方式，从而防止冬天排水系统结冰。在山墙内部排出雨水至用户建造的排水沟中。设计排水量为120mm/h（5min历时）。

10、配电及电动控制系统

　　配电及电动控制系统可自动控制内、外遮阳系统、风机水帘系统和自然通风系统。并在每个强电柜入口前配置稳压器，以保证温室内配置电器的安全运行。温室内布线采用穿管暗敷方式，导线采用防潮型RVV塑料套线（暗管布线），信号线为RVVP屏蔽导线。所有电源线、控制线、传感器信号线等导线及电气安装敷料。

11、供暖系统

温室采用热水循环采暖系统，热水采暖是用60℃—85℃热水循环与空气进行热交换，主要设备是热源（地热井或锅炉）及温室内散热器。温室主要使用低温热水供暖，其出口压力为0.69—0.98MPa，出口水温约95℃热水采暖设备很容易按气候冷暖改变热水温度而保持室温比较稳定，载热体水的温度不高，便于操作，适于温室采暖。这种采暖系统的散热器一般使用温室***的热浸镀锌钢管圆翼散热器，它的散热面积大，使用寿命长。散热器的布置对温室内温度的均匀性影响很大，设计时必须结合温室内空气流动状况综合考虑精心布置。这种系统稳定性好，适用于现代化大中型温室；根据需要可以选择锅炉暖风机供暖、空调供暖等方式。

12、内保温系统

　　为增强温室的保温效果，为温室内部提供适宜的环境条件，温室安装内保温系统！内保温系统采用自动电机控制、采用温室***保温被！内保温与内遮阳的综合利用使得温室保温效果更强；根据需要可以选择一层内保温、二层内保温的设计，合理的设计，满足温室的不同需要。

13、苗床及微喷系统

　　　苗床采用移动式苗床，苗床支架采用热镀锌钢管，床架采用角钢，边框采用铝合金，床面铺设钢丝网，网表 面经过热镀锌防腐处理。***10年。微喷部分经过合理的设计以及布置适合用于对水质要求较高的作物生长需要，具有节能节水高效等特点。

14、灌溉系统

　　自动控制：在控制工程方面，采用工业PLC作为控制核心，采用***矢量变频器作为水路恒压控制核心，对灌溉、施肥、喷药实施恒压与压力调节控制，实现节能、长时间无人值守的安全全自动控制，计算机内部有一套根据土壤湿度传感器采集的值，与设定目标值进行对比，如高于设定目标值，则自动关闭灌溉阀门，如低于设定目标值，则自动打开灌溉阀门。定时控制：轮灌方式，可设定在某个时间段进行灌溉的方式，可每个小时灌溉一次，同时也可设定灌溉的次数。***保护了水泵，同时也使土填更好的吸收水分。

15、喷雾控制子系统

　　计算机自动控制内部有一套根据室内湿度传感器的值与设定目标值进行对比，如高于设定目标值，则自动关闭喷雾阀门。如低于设定目标值，则自动打开喷雾阀门。定时控制：轮喷方式，可设定在某个时间段进行喷雾的方式，可每个小时喷雾一次，同时也可设定喷雾的次数。
